以上缺陷有些是在机加工之前发现的，这种报废造成的单件损失还不是很大，但数量较大。该种报废往往是由于平面间隙超差、尺寸超差和强度偏低等原因造成的，因为这些缺陷在机加工之前能够检验出来。有相当一部分缺陷是要在机加工之后经过化学表面处理才能发现，这种报废所造成的单件损失是非常大的。而该种报废往往是由于缩尾、氧化物或其它夹杂物产生的渣点、晶粒粗大、成层、气泡、起皮、黑斑、雪花斑等原因造成的。

关键技术

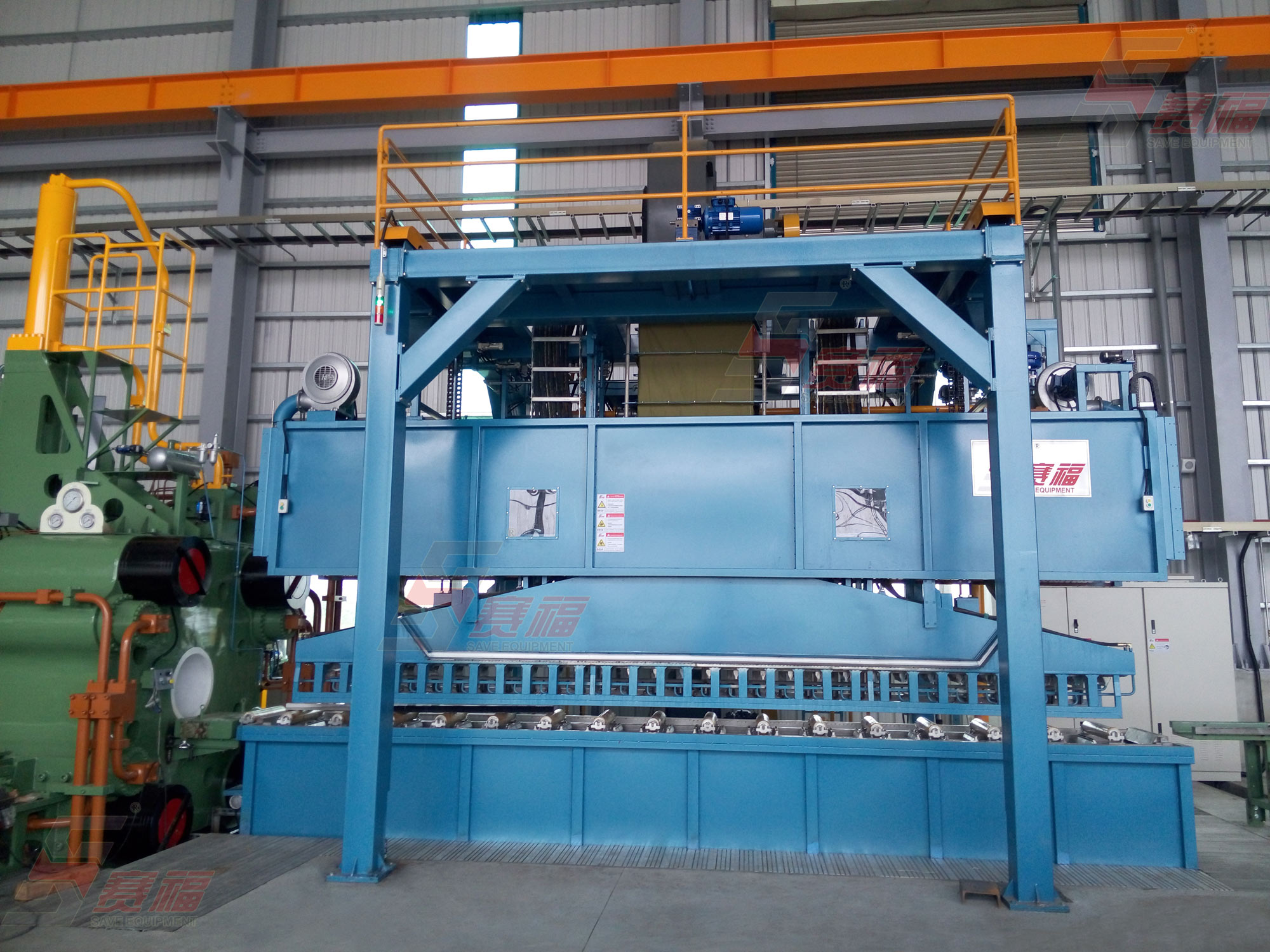

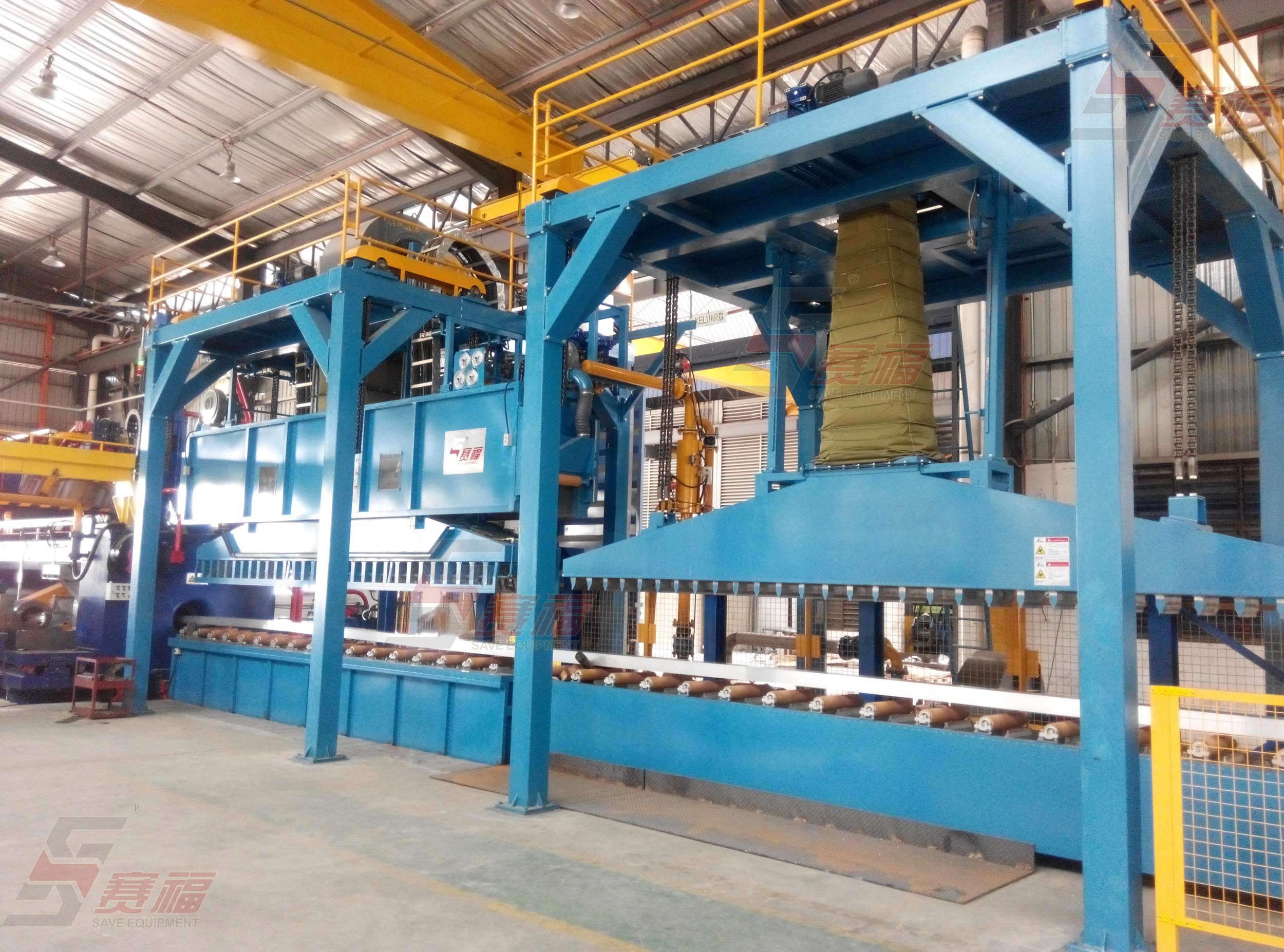

因该产品是6063 T6状态，而壁厚较厚，平面间隙要求较高。如用风冷，冷却速度太低，淬火效果不佳，产品晶粒偏大，力学性能偏低。如果用过水槽或用喷淋冷却，冷却速度太快，而且冷却不均匀，造成产品变形严重，平面间隙超差。为解决此问题，应采用多种冷却形式的组合。经过试验，最佳方案是前4—5米用风雾混合冷却，将产品温度降致250度左右，再用1—2米喷淋。当然，喷淋的布置要讲究，一定要产品周向各点均匀冷却。经过该淬火后，产品温度降至约100℃。如果再加一段风冷（4米为佳），效果更好。这样处理，既能达到冷却强度的要求，充分发挥合金的力学性能，又可减少产品的变形，保证平面间隙的要求，而且避免水迹、黑斑等缺陷的出现。该环节非常重要，但往往容易被人忽视。

铝型材挤压是一个系统工程，每一个环节都会对产品质量产生较大影响，每一个环节都应该引起足够的重视。以上所介绍的环节，是该产品有别于其它建材产品所要注意的，而往往又是容易被人忽视的，所以作重点说明，希望对生产企业能有所帮助。
